Материалы для монтажа
Установка замка за 7 шагов:
Демонтируйте старый замок и ручки полностью
Определите сторону на ручках умного замка и зафиксируйте положение ручек винтами м5* 10. определите необходимое положение фалевой защёлки замка и, в случае необходимости, переверните её на 180 градусов.
Установите корпус замка, зафиксируйте тяги девиаторов, если они у вас есть. закрепите корпус винтами м5* 10.
Установите цилиндровый механизм в корпус замка, скважиной наружу. зафиксируйте его винтом м5* 70.
Установите квадрат в корпус замка. во внутреннюю ручку вставьте пружину. длина квадрата рассчитывается по формуле: L+23 мм, где L- толщина двери.
К наружной ручке винтами закрепите удлинительные втулки м5. приложите умные ручки к двери, соедините штекер и скрутите ручки винтами м5. длина винтов рассчитывается по формуле: L- 25 мм, где L - толщина двери.
Проверьте работоспособность цилиндрового механизма внутренней ручки на закрывание и открывание. внешней ручки - на закрывание.
Первую проверку работы замка делать строго при открытой двери!
TTLock
Удобное приложение для управления замком(в т.ч. дистанционно) на русском языке.
Г абарит ы комплект у ющих иду щих с з амк ом: 1. Пру жина - 35 мм. 2. Квадрат ( сечение 8) - 130 мм. 3. Ст яжки М5 - 100 мм. 4. Удлинит е льные вт у лк и для ст яжек - 45 мм. 5. Длина э лект рическ ог о жг у т а: общая - 235 мм, по длинной ст ороне - 140 мм, по к орот к ой ст ороне - 70 мм, соединит е ль ный шт ек ер - 17 мм. 6. Длина яз ыч ка поворот ног омех аниз ма ноч ник а - 60 мм. 7. Бексэт з амк а - 60 мм. 8. Межосевое расст ояние - 65 мм. 9. Полез ная длина пласт ик овой ру ч ки к люч а - 90 мм. Комплек т ный Комплек т ный к вадрат подх одит для двери т олщиной max - 107 мм. Комплект ные ст яжк и подх одят для двери т олщиной max - 125 мм. Комплек т ный э лек т рическ ий жг у т подх одит для двери т олщиной max - 140 мм.

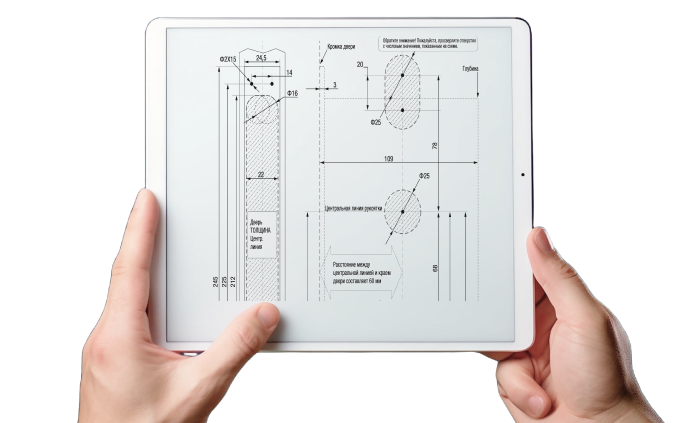

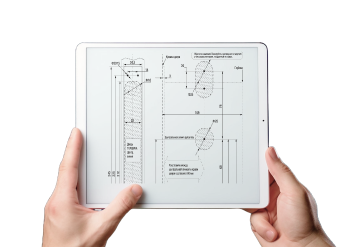

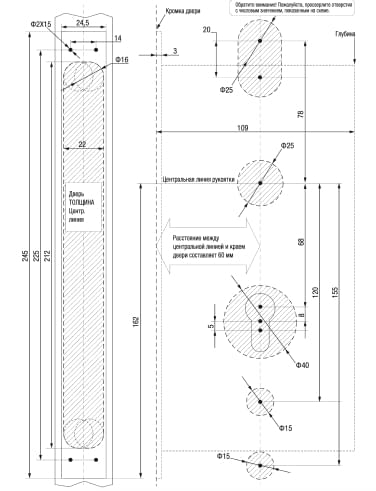

Шаблон врезного замка
Обратите внимание! Пожалуйста, просверлите отверстия с числовым значением, показанным на схеме.
Сервисное обслуживание
Список городов* с сервисными центрами для бесплатной установки и настройки замка
